讓大件運輸方案，在出發前先“跑”一遍
復雜山地風電場道路運輸仿真系統
這套系統由北京國遙新天地信息技術股份有限公司自主研發，把設備建模、實景加載、運輸仿真、道路設計這幾件事串成了一條數字化的流水線——運輸方案能不能走通，出發前就能在電腦里先看到答案。
先說說為什么要做這套系統
這幾年風機一直在“長個子”——葉片普遍超過100米，一節塔筒動輒幾十噸?？蛇\(yùn)輸沿線的路，沒那么容易跟著“長大”：山路的彎道半徑夠不夠、橋梁的凈空夠不夠，很多時候還是靠人工勘測、憑經驗判斷，方案定下來了，風險卻要等車隊真正上路才知道。
風電場道路運輸模擬系統想做的，就是把這道驗證題提前搬到電腦里——建模、加載實景、跑一遍仿真、設計道路，四步走完，方案該不該改，出發前就有答案。在風機裝備持續大型化、運輸條件日趨復雜的行業背景下，這也算是給新能源產業的數字化轉型、“雙碳”目標的落地，添一塊磚。
核心能力：從建模到設計，四個環節
先把風機和車輛“裝”進系統
葉片長多少、根部直徑多大、重量多少，把這幾個參數填進去，三維葉片模型就自動生成了——改一個參數，模型跟著變，新建、編輯、多方案對比都很方便。
車呢？系統內置了運輸車輛模型庫，像葉片液壓舉升車這類大件運輸專用車型都能配置，車頭、車身、支撐架的參數精確到毫米，一樣支持3D實時預覽。

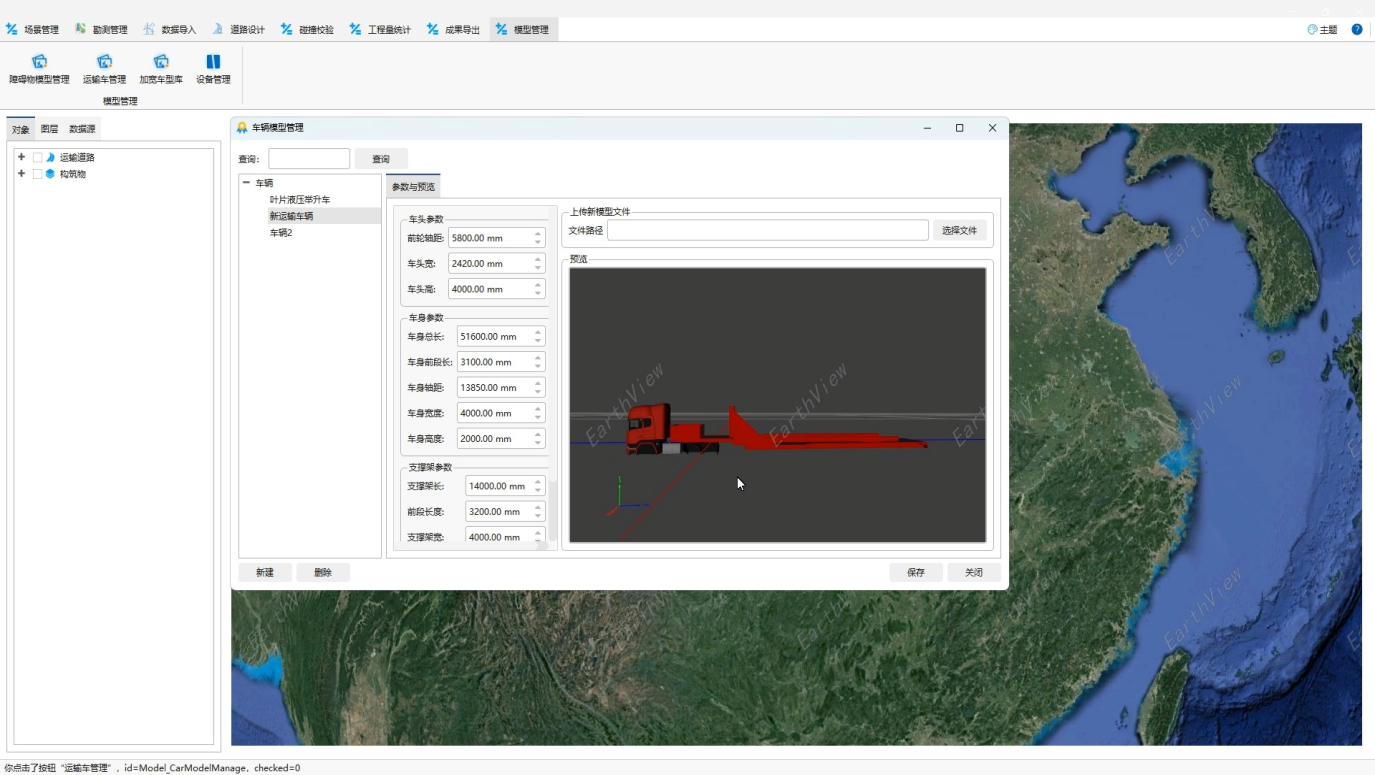

風機葉片參數化建模與運輸車輛模型管理
風機建模與運輸配置
把運輸沿線的路，“搬”進電腦里
光有模型還不夠，路得是真的。傾斜攝影實景三維模型加載進來，OSGB、3D Tiles這類主流格式都兼容，DEM高程、正射影像、矢量道路這些數據也能疊加展示，地形精度能做到厘米級。
圖層想開哪個開哪個，山地丘陵還是城鎮密集區，地形地貌看得清清楚楚——后面的仿真和設計，都是在這份“真實底圖”上做的。

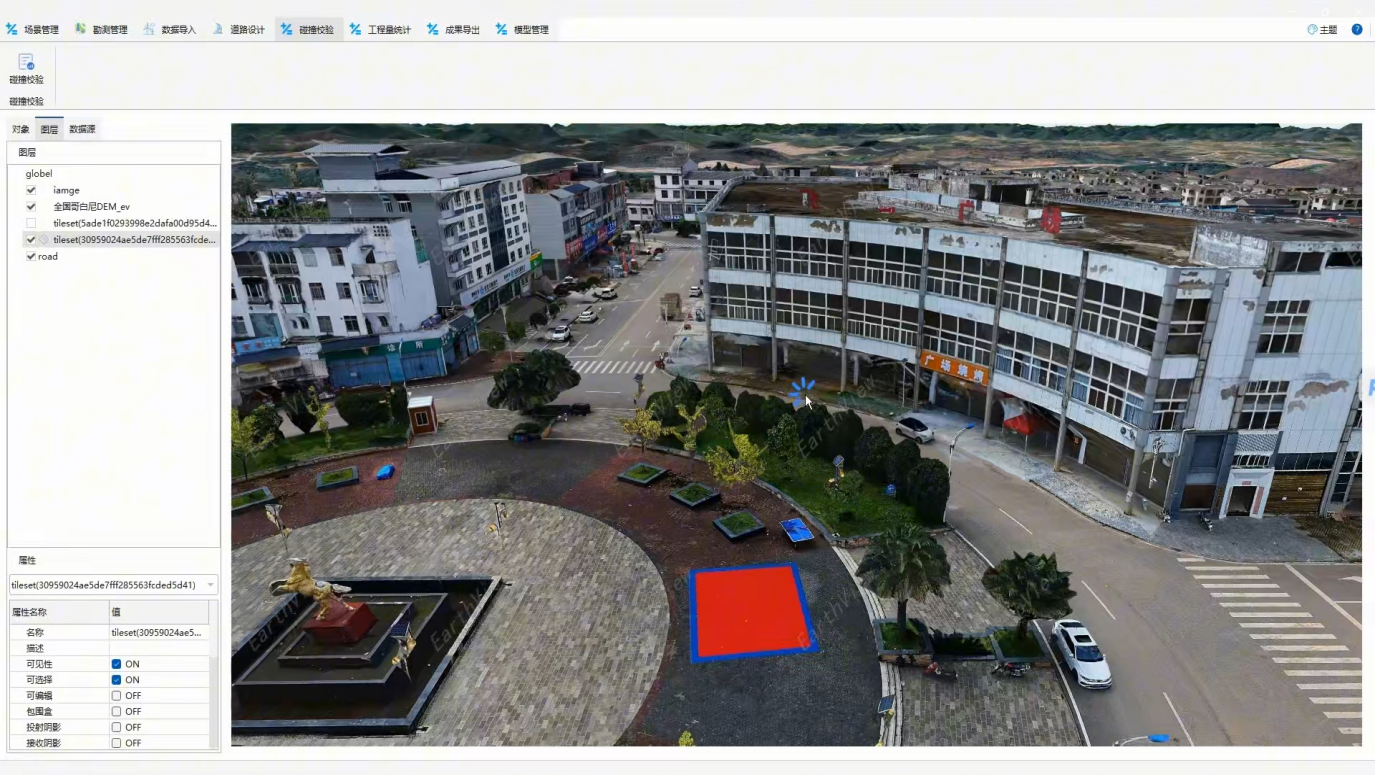

傾斜攝影實景三維模型加載
傾斜數據加載
核心的一步：讓運輸車提前跑一遍
在剛搭好的三維場景里畫一條運輸路徑，選好車、葉片和速度，自主控制——重型液壓舉升車載著葉片，沿路線在真實地形里走一遍，穿城區、跨橋梁、過橋洞，全程視角跟隨，還能錄制、逐幀回放。
遇到低矮的橋洞、高壓線纜，葉片姿態控制面板能單獨調俯仰角、水平旋轉角、自轉角，調整幾度能不能過，屏幕上立刻能看到。系統還會基于高精度幾何數據自動做碰撞檢驗，過不去的地方、該往哪個方向調，都會給出建議。
要是調整姿態還是過不去，那就得動路本身了——這段道路要拓寬多少、沿線需要遷改多大面積的障礙物，改擴建部分要挖填多少方土石，系統同樣能自動統計出來，工程量提前心里有數，不用等施工隊進場了才發現預算不夠。
說到底就是一句話：方案能不能走通，要花多大代價，不用等車隊真開到現場才知道。

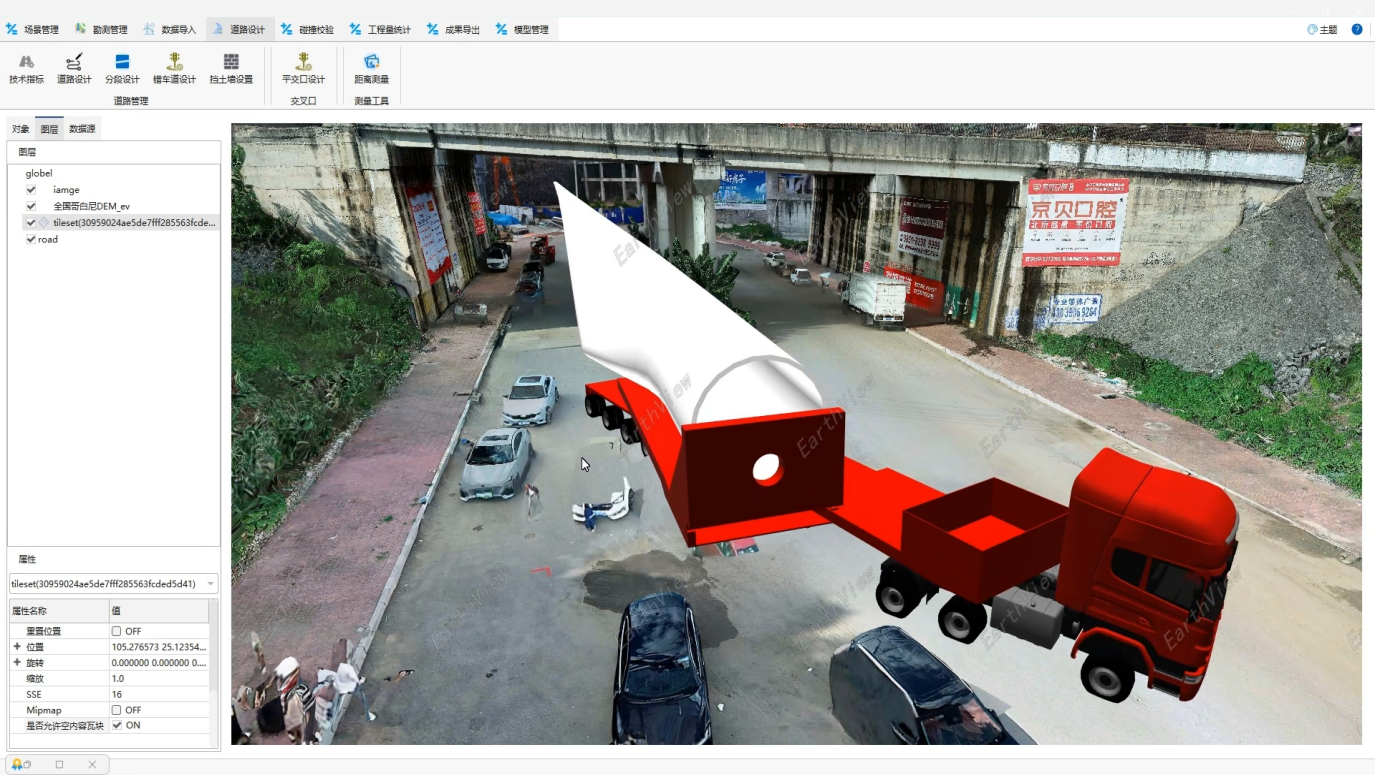

運輸模擬仿真——葉片姿態實時調控
運輸模擬仿真
如果連路都沒有，那就自己畫一條
有些風電場壓根沒有現成的路。這種情況下，可以直接在三維地形上畫道路中心線，地形高程會自動捕捉，生成貼合地表的線形；車道寬度、路肩寬度、邊坡坡比這些技術指標，預設好模板就能一鍵套用。
路畫完了，縱斷面走不走得通也一目了然——地面線和設計線同圖對比，變坡點的里程、高程、豎曲線半徑都能精確調，超出最大縱坡或最小豎曲線半徑的地方會自動高亮提醒。

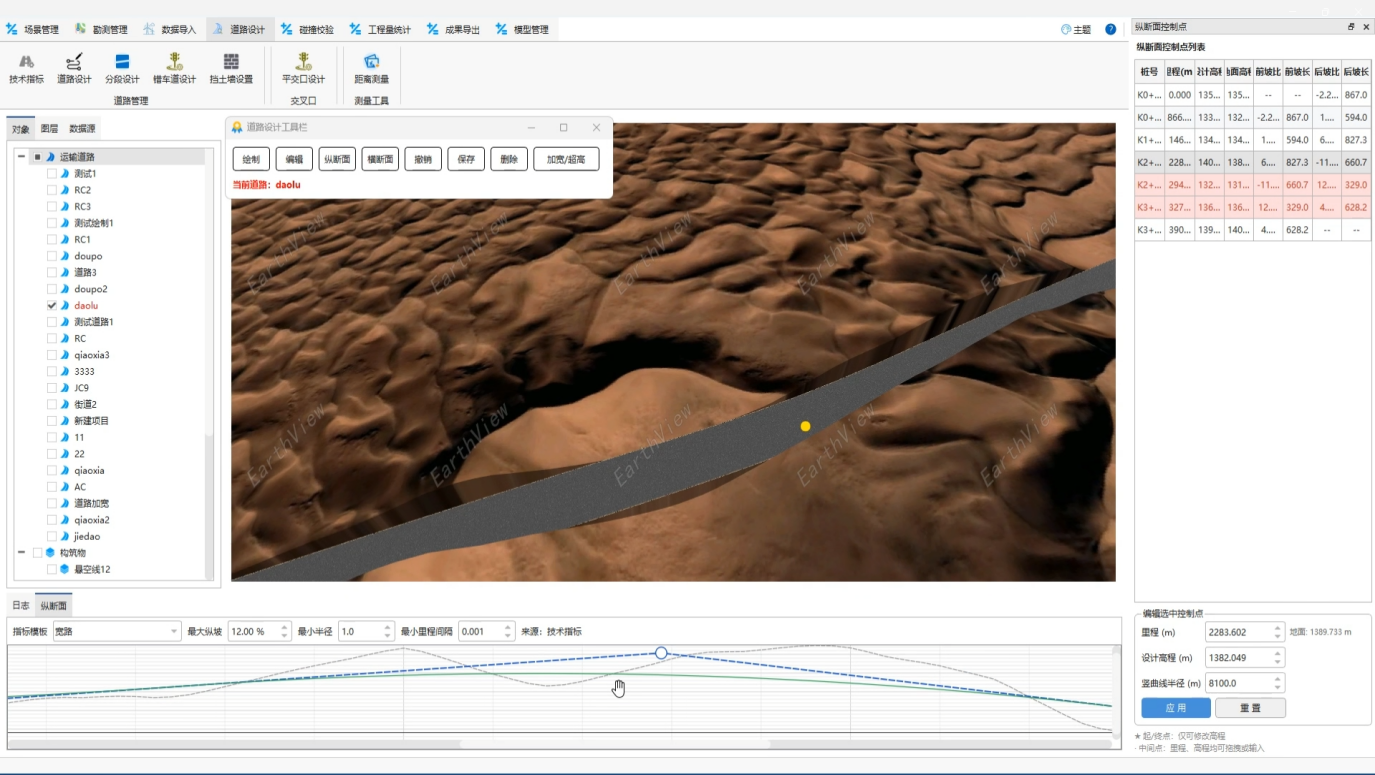

三維地形道路繪制與縱斷面設計調整
道路繪制與縱斷面調整
這套系統改變了什么
以前，一份運輸方案要跑現場、翻圖紙、找有經驗的老師傅拍板，定稿往往要好幾天，最后能不能走通，還得車隊開到現場才見分曉?，F(xiàn)在，同樣的方案在電腦里幾個小時就能走一遍，新人也能照著系統的提示做出靠譜的方案。
效率上，規劃驗證從天級壓縮到小時級；精度上，厘米級實景三維加上毫米級車輛參數，讓判斷更有依據；門檻上，標準化的技術指標模板和自動校驗，讓新人也能頂上——三件事，其實是一件事：把風險擋在出發之前。
